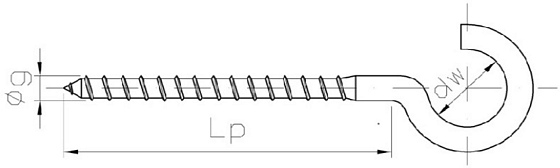

Symbolika:
Lp - długość części prostej [mm]
Øg
- średnica gwintu [mm]
dw - średnica oczka [mm]
Ø [mm] |
Lp [mm] |
dw [mm] |
3 |
10 |
16 |
20
|
25
|
30
|
35 |
40
|
45
|
50
|
|
4;6;8;10;13 |
|
3,5 |
16 |
20 |
25
|
30 |
35
|
40 |
45 |
50
|
|
8;10;13 |
|
4
|
16 |
20
|
25 |
30 |
35
|
40
|
45
|
50 |
60 |
70
|
|
8;10;12 |
|
4,5 |
16
|
20 |
25 |
30
|
35
|
40 |
45
|
50
|
60 |
70 |
|
8;10;12 |
|
5 |
16
|
20 |
25
|
30 |
35
|
40
|
45 |
50
|
55
|
60
|
70:200
|
8;10;17 |
|
5,5
|
16 |
20 |
25
|
30 |
35
|
40 |
45
|
50
|
55 |
60
|
70:200 |
8;10;17 |
|
6 |
20 |
25 |
30
|
35
|
40
|
50
|
55
|
60 |
65
|
70
|
80:200 |
10;12;17;18 |
|
7 |
80
|
100
|
110
|
120
|
130
|
140
|
150
|
160
|
170
|
180
|
190:280
|
17;18;20;22 |
|
8 |
60 |
65
|
70
|
80
|
100
|
120
|
130
|
140
|
150
|
160
|
170:280 |
17;18;20;22;25 |
|
9 |
60 |
80
|
100
|
120
|
130
|
140
|
150
|
160
|
170
|
180
|
190:280 |
17;18;20;22;25 |
|
10 |
60
|
80
|
100
|
120
|
130
|
140
|
150
|
160
|
170
|
180
|
190:280 |
17;18;20;22;25 |
|
12 |
60 |
80 |
100
|
120
|
130
|
140
|
150
|
160
|
170
|
180
|
190:280 |
32 |
